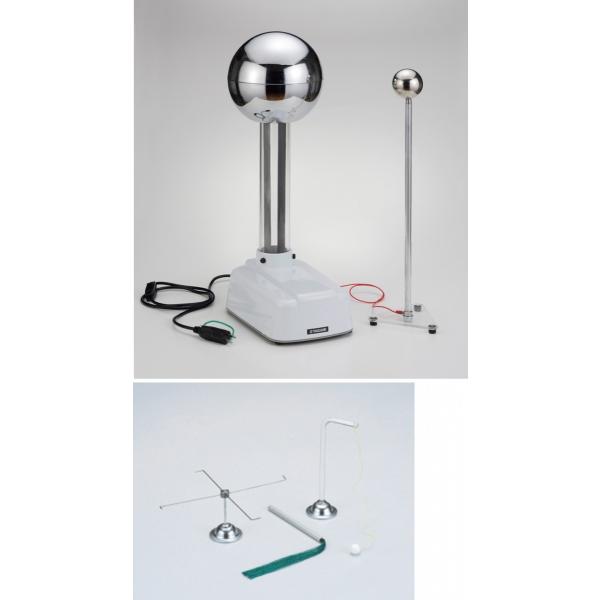

静電高圧発生装置 VG-200の特徴と活用法

静電高圧発生装置の基本構造と特徴

静電高圧発生装置は、物理実験や教育現場で静電気の性質を観察・理解するために欠かせない機器です。特にバンデグラフ型の装置は、ベルトを使って静電気を効率よく蓄積し、高電圧を発生させる仕組みが特徴的です。このタイプの装置は、発生電圧が最大約20万ボルトに達し、放電距離も50〜80ミリメートルと十分な性能を持っています。

本製品は特殊なゴムベルトを採用しており、湿度が高い環境でも静電気が発生しやすい設計になっています。湿度の影響で静電気が発生しにくくなる問題は、従来の装置ではよく見られる課題でしたが、この装置は乾燥用電球を内蔵することで性能低下を防止しています。これにより、季節や天候に左右されず安定した実験が可能です。

また、装置の大きさは約280（幅）×195（奥行き）×600（高さ）ミリメートル、重さは4.5キログラムと持ち運びや設置にも配慮されたサイズ感です。電極は発電用が直径200ミリメートル、放電用が直径60ミリメートルで、これらのパーツが高電圧の発生と放電現象の観察を支えています。

電源は一般的な家庭用のAC100V（50／60Hz）で動作し、中間スイッチが付いているため操作も簡単です。これらの特徴により、教育機関や研究施設での利用に適しているだけでなく、静電気の基礎を学びたい方にとっても扱いやすい装置と言えます。

• 特殊ゴムベルト採用で湿度に強い
• 乾燥用電球内蔵で性能安定
• 最大約20万Vの高電圧発生
• 放電距離50〜80mmで視覚的に確認しやすい
• コンパクトで持ち運びやすいサイズ

バンデグラフ型静電高圧発生装置の仕組み

バンデグラフ型静電高圧発生装置は、1930年代に発明された歴史ある装置で、静電気を効率的に蓄積し高電圧を発生させる点が最大の特徴です。装置の中心には特殊なゴムベルトがあり、このベルトが上下の電極間を回転することで電荷を運搬します。

具体的には、ベルトの下部で摩擦により電荷が発生し、それがベルトに付着して上部の電極に移動します。電極は金属製の球体や円盤で構成され、高電圧の電荷が蓄積されることで静電気が発生します。この仕組みは、摩擦帯電の原理を応用しており、ベルトの回転速度や素材によって発生電圧や効率が変わるため、装置の設計に工夫が必要です。

本装置では、湿度が高い環境でも静電気を発生しやすい特殊ゴムベルトを採用しているため、従来の装置よりも安定した高電圧の発生が可能です。また、乾燥用電球が内蔵されていることで、装置内部の湿度を下げ、放電現象が起こりやすい環境を維持しています。

このような構造により、放電現象や電場の分布状態を観察しやすくなっており、物理教育や研究において非常に役立つ装置となっています。さらに、電気集じん器の原理を学ぶ実験にも応用できるため、多様な学習目的に対応可能です。

• 摩擦帯電の原理を応用した電荷蓄積
• ベルトの回転による電荷の運搬
• 特殊ゴムベルトで湿度に強い
• 乾燥用電球で内部環境を最適化
• 多様な実験に対応できる構造

付属の実験セットでできる多彩な実験内容

この静電高圧発生装置には、実験セットが付属しており、さまざまな静電気の実験を手軽に行うことができます。実験セットにはアースケーブルやスパナなど必要な工具が含まれており、装置の組み立てや調整もスムーズです。

具体的な実験内容としては、以下のようなものがあります。

• 高圧放電の観察：発生した高電圧による放電現象を視覚的に確認できます。放電距離や形状の変化を観察し、静電気の特性を学べます。
• 電気力線の分布実験：電極周辺の電気力線の様子を観察し、電場の分布を理解することが可能です。
• 電気集じん器の原理実験：電気力を利用した集じんの仕組みを体験できます。実際の集じん器の動作原理を学ぶのに役立ちます。

これらの実験は、教科書だけでは分かりにくい静電気の性質を、目で見て体感できるため、学習効果が非常に高いです。特に理科の授業や物理の実験で活用することで、生徒の理解度がぐっと深まるでしょう。

また、実験セットは装置の性能を最大限に引き出すために設計されており、初心者でも扱いやすい内容となっています。安全面にも配慮されているため、安心して実験に取り組めます。

• 高圧放電の視覚的観察
• 電気力線の分布理解
• 電気集じん器の原理体験
• 安全性に配慮した設計
• 初心者でも扱いやすいセット内容

使い方と設置のポイント

この静電高圧発生装置を最大限に活用するためには、正しい使い方と設置方法を理解することが重要です。まず設置場所は、湿度や温度の変化が少なく、安定した環境が望まれます。特に湿度が高い場合は、内蔵の乾燥用電球を活用して装置内部を乾燥させることがポイントです。

設置時には、水平な台の上に置き、周囲に金属製の物品がないか確認しましょう。金属が近くにあると放電が不安定になったり、誤作動の原因になることがあります。電源はAC100V（50／60Hz）に接続し、中間スイッチで電源のオン・オフを操作します。

使用前には、付属のアースケーブルを確実に接続し、安全対策を徹底してください。アースが不十分だと感電のリスクが高まるため、必ず正しく接続しましょう。また、装置を操作する際は、金属製の工具やアクセサリーを身につけないことも大切です。

実験中は、放電距離や電極の状態をこまめにチェックし、異常があればすぐに電源を切るようにしてください。装置のメンテナンスは定期的に行い、ベルトの摩耗や電極の汚れを確認して清掃することが長寿命化につながります。

• 水平で安定した設置場所を選ぶ
• 乾燥用電球を活用し湿度管理
• アースケーブルは必ず接続
• 金属製品を近づけない
• 定期的なメンテナンスを実施

購入前に知っておきたい注意点

この静電高圧発生装置は高性能ですが、購入前にいくつかの注意点を押さえておくことが大切です。まず、公立学校への二次販売や配布がメーカーの都合により禁止されているため、教育機関での導入を検討している場合は事前に確認が必要です。

また、装置の価格は約11万5千円と決して安価ではないため、予算との兼ね合いを考慮しましょう。高価な投資となるため、使用目的や頻度を明確にしてから購入を検討することをおすすめします。

さらに、装置は高電圧を発生させるため、取り扱いには十分な注意が必要です。使用者は静電気の基礎知識を持ち、安全に操作できる環境を整えることが求められます。特に子どもが使用する場合は、必ず大人の監督が必要です。

製品の納期については、在庫状況によって発送までの日数が変わることがあります。注文後に入荷・出荷日が通知されるため、急ぎの場合は事前に問い合わせるとスムーズです。

• 公立学校への二次販売は禁止
• 価格は11万円台で予算に注意
• 高電圧のため安全管理が必須
• 使用者の知識と監督が必要
• 納期は在庫状況により変動

他の静電気実験装置との比較

静電気実験装置はさまざまなタイプがありますが、バンデグラフ型はその中でも高電圧を安定して発生させられる点で評価されています。他の装置と比較すると、以下のような特徴が挙げられます。

装置タイプ	発生電圧	湿度耐性	実験の多様性	価格帯
バンデグラフ型	最大約20万V	高い（特殊ゴムベルト・乾燥電球搭載）	多彩（放電、電気力線、集じん器など）	高価（約11万円台）
コロナ放電型	中程度	低い	限定的	中価格帯
静電誘導型	低〜中程度	普通	基本的な実験向け	低価格帯

この比較からも分かるように、バンデグラフ型は性能面で優れている反面、価格はやや高めです。しかし、湿度に強く、幅広い実験が可能なため、教育現場や研究用途には特に適しています。

一方、予算を抑えたい場合や基本的な静電気の理解を目的とするなら、他のタイプの装置も選択肢に入ります。用途や目的に合わせて最適な装置を選ぶことが重要です。

よくある質問（FAQ）

ここでは、購入検討者や使用者からよく寄せられる質問にお答えします。

• Q1: 装置のメンテナンスはどのくらいの頻度で必要ですか？
  使用頻度にもよりますが、ベルトの状態や電極の汚れは月に1回程度確認し、必要に応じて清掃や交換を行うと良いでしょう。
• Q2: 乾燥用電球は交換が必要ですか？
  はい、電球は消耗品ですので切れた場合は同等の規格のものに交換してください。
• Q3: 静電気の発生が弱い時はどうすれば良いですか？
  装置内部の湿度が高い可能性があります。乾燥用電球を点灯させて乾燥させるか、設置環境の湿度を下げる工夫をしてください。
• Q4: 使用中に異常な音や臭いがしたら？
  直ちに電源を切り、装置の状態を確認してください。異常が続く場合は専門の業者に点検を依頼しましょう。
• Q5: 教育機関以外でも購入できますか？
  はい、個人や研究機関でも購入可能ですが、公立学校への二次販売は禁止されています。

まとめ：静電高圧発生装置の魅力と活用法

今回ご紹介した静電高圧発生装置は、特殊ゴムベルトと乾燥用電球の搭載により、湿度の高い環境でも安定した高電圧の静電気を発生させる優れた機器です。最大約20万ボルトの高電圧を発生させ、多彩な実験セットを活用することで、放電現象や電気力線の観察、電気集じん器の原理体験など幅広い学習が可能です。

設置や使用の際には安全面に十分配慮し、アースケーブルの接続や金属製品の取り扱いに注意しましょう。また、公立学校への二次販売が禁止されている点や価格面の検討も購入前に重要なポイントです。

他の静電気実験装置と比較しても、性能面で優れているため、教育機関や研究施設での導入に適しています。静電気の基礎から応用まで幅広く学べるこの装置は、物理の授業や実験をより充実させたい方におすすめです。

価格	¥114,950 (税込)
ストア	学林舎
