学習用LCDオシロスコープEDU08組立済の魅力を徹底解説

学習用LCDオシロスコープとは何か

学習用LCDオシロスコープは、電子回路の信号を視覚的に捉えることができる装置です。特にこのタイプは、組み立て済みのキットとして提供されており、初めてオシロスコープに触れる方でも手軽に扱いやすいのが特徴です。電子信号の波形を画面に表示することで、電気の動きを直感的に理解できるため、理論だけでなく実践的な学習に役立ちます。

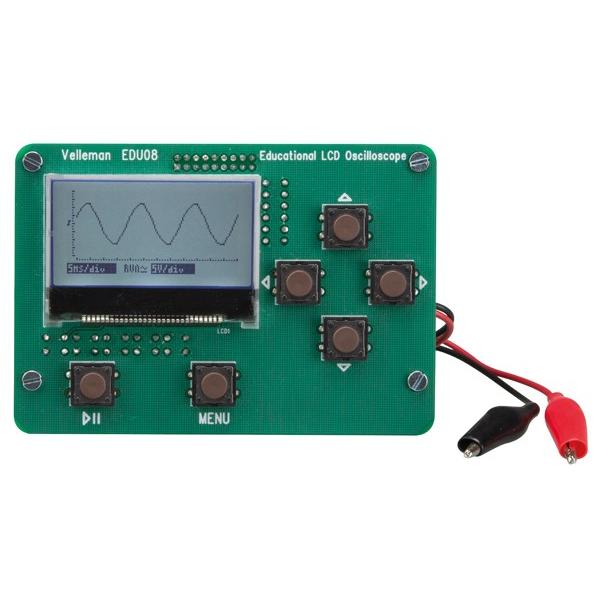

この機器は、64×128ピクセルの高コントラストLCDを搭載し、LEDバックライト付きで見やすい画面を実現しています。最大サンプルレートは1MS/s（メガサンプル毎秒）で、リアルタイムで100kS/sのデータを読み取ることが可能です。これにより、さまざまな周波数帯の信号を正確に表示できます。

入力アンプのバンド幅は200kHzで、入力インピーダンスは100kΩと20pFの並列接続です。最大入力電圧は30Vpeakまで対応しており、ACとDCの両方のカップリングに対応しています。これらのスペックは、電子回路の基礎的な解析に十分な性能を持っていることを示しています。

また、AD変換は8ビットの分解能で行われ、タイムベースは15段階の設定が可能です。時間の分解能は10μs/区分から500ms/区分まで調整でき、入力感度も6段階で100mV/区分から5V/区分まで選べます。これにより、微細な信号から大きな信号まで幅広く対応できるため、さまざまな実験や学習シーンで活躍します。

電源は単4乾電池4本（別売）で動作し、コンパクトなサイズ（80×115×40mm）と軽量（190g）で持ち運びやすいのも魅力です。これらの特徴から、電子工作や理科の授業、趣味の電子実験に最適なツールとなっています。

組み立て済みキットのメリットと学習効果

この学習用オシロスコープは組み立て済みの状態で提供されるため、初心者でもすぐに使用を開始できます。組み立てキットの良さは、単に完成品を使うだけでなく、自分の手で部品を組み立てながら電子回路の仕組みを学べる点にあります。しかし、組み立て済みならではの手軽さも兼ね備えているため、組み立てに自信がない方や時間がない方にもおすすめです。

組み立てキットを使うことで得られる学習効果は多岐にわたります。まず、電子回路の基礎的な構造や信号の流れを理解しやすくなります。実際に部品を手に取り、配線を確認しながら動作を確かめることで、教科書だけでは得られない実感が湧きます。

さらに、このキットは別売の関連製品と組み合わせることで、より高度な学習も可能です。例えば、EDU06という別のキットと一緒に使うと、信号の生成から測定まで一連の流れを体験できるため、初めてのオシロスコープ学習に最適です。

組み立て済みでありながら、内部の仕組みを理解できる設計となっているため、電子工学の入門教材として非常に優れています。実際に波形を見ながら調整や測定を行うことで、理論と実践の橋渡しがスムーズに行えます。

このように、組み立て済みキットは電子回路の学習を効率的かつ楽しく進めたい方にとって、理想的な選択肢と言えるでしょう。

LCD画面と表示機能の特徴

この学習用オシロスコープのLCDは、64×128ピクセルの高コントラストディスプレイを採用しており、LEDバックライト付きで視認性が高いのが特徴です。これにより、明るい場所でも波形がはっきり見えるため、屋内外問わず使いやすい設計となっています。

画面表示はシンプルながら必要十分な情報を提供し、波形の形状や振幅、時間軸の変化をリアルタイムで観察可能です。波形の読み取りやすさは、電子信号の理解を深める上で非常に重要なポイントです。

さらに、表示機能には以下のような特徴があります。

• 波形の最大サンプルレートは1MS/sで、高速な信号変化も捉えられる
• リアルタイム表示は100kS/sで、実際の信号の動きをスムーズに追える
• タイムベースは15段階で調整可能で、10μs/区分から500ms/区分まで幅広く対応
• 入力感度は6段階設定で、100mV/区分から5V/区分まで選択可能

これらの機能により、微細な信号の変化から大きな電圧変動まで、幅広い波形を正確に表示できます。特に学習用途では、波形の変化を直感的に把握できることが理解の助けとなります。

また、表示モードにはDC、AC+DC、true RMS、dBm、Vpp、min. & max.など多彩な読み取り方式が用意されており、用途に応じて使い分けが可能です。これにより、信号の特性を多角的に分析できる点も魅力です。

コンパクトな画面ながら、必要な情報を的確に表示する工夫がされているため、初心者でも迷わず操作でき、電子回路の学習がスムーズに進みます。

入力仕様と測定範囲の詳細

この学習用オシロスコープの入力仕様は、学習や趣味の電子工作に適した設計となっています。入力アンプのバンド幅は200kHz（-3dBポイント）で、これは多くの低周波電子回路の信号を十分にカバーできる範囲です。

入力インピーダンスは100kΩに20pFの並列接続で、一般的な回路に接続しても信号に過度な負荷をかけずに測定が可能です。最大入力電圧は30Vpeakまで対応しているため、比較的高い電圧の信号も扱えます。

入力カップリングはDCとACの切り替えができ、信号の直流成分を除去したり、直流成分を含めて測定したりと、用途に応じて柔軟に使い分けられます。

また、入力感度は6段階に調整でき、100mV/区分から5V/区分まで対応しているため、微弱な信号から大きな信号まで幅広く測定可能です。タイムベースも15段階の調整ができるため、信号の時間軸の詳細な観察も可能です。

これらの仕様は、電子回路の基礎的な信号解析や波形観察に最適であり、学習用途においては十分な性能を備えています。特に、信号の形状や変化を正確に捉えることができるため、実験や課題の理解が深まります。

測定範囲の広さと調整の自由度が高いことから、さまざまな電子回路の動作確認やトラブルシューティングにも役立つでしょう。

電源と携帯性について

この学習用オシロスコープは、4本の単4乾電池（別売）で動作します。乾電池駆動のため、電源の確保が難しい場所でも手軽に使用できるのが大きなメリットです。電池交換も簡単で、長時間の使用にも対応できます。

サイズは80×115×40mmとコンパクトで、重量はわずか190gです。この軽量設計により、持ち運びがしやすく、屋外での実験や教室での利用にも適しています。バッグや工具箱に入れてもかさばらないため、気軽に携帯できる点が嬉しいポイントです。

また、電池駆動であることから、ACアダプターや電源コードに縛られず自由に動き回れるのも魅力です。これにより、実験環境の制約を受けにくく、さまざまな場所での学習や作業が可能となります。

携帯性と操作性を両立させた設計は、初心者だけでなく経験者にも好評で、電子工作の現場で活躍することでしょう。

組み合わせて使いたい関連キットの紹介

この学習用オシロスコープは、同じシリーズのEDU06などの関連キットと組み合わせることで、より充実した学習体験が得られます。EDU06は信号発生器のキットで、オシロスコープとセットで使うことで、信号の生成から測定まで一連の流れを学べるのが大きな魅力です。

組み合わせることでできることは以下の通りです。

• 信号の波形を自分で作り、オシロスコープで観察する
• 信号の周波数や振幅を変えて、波形の変化を体感する
• 電子回路の基礎的な動作原理を実験で理解する

このように、単体での使用だけでなく、関連キットとの連携によって学習の幅が広がり、より実践的なスキルが身につきます。特に初めてオシロスコープを使う方にとっては、信号の生成と測定をセットで体験できるため、理解が深まりやすいです。

また、関連キットはそれぞれコンパクトで扱いやすいため、学習環境を整える際にも場所を取りません。組み合わせて使うことで、電子工作の楽しさがさらに広がるでしょう。

よくある質問（FAQ）

学習用オシロスコープを購入する際に気になる疑問をまとめました。ぜひ参考にしてください。

質問	回答
組み立ては必要ですか？	このモデルは組み立て済みで届くため、すぐに使い始められます。
電池は付属していますか？	電池は別売りです。単4乾電池を4本ご用意ください。
パソコンと接続できますか？	このモデルにはパソコン接続機能はありません。単体での学習用として設計されています。
どのくらいの周波数まで測定可能ですか？	入力アンプのバンド幅は200kHzまで対応しています。
持ち運びはしやすいですか？	サイズがコンパクトで軽量なので、非常に持ち運びやすいです。

まとめ：学習用オシロスコープの魅力と選び方

学習用LCDオシロスコープは、電子回路の基礎を理解するための強力なツールです。組み立て済みで手軽に使えるため、初心者でも安心して始められます。高コントラストのLCD画面や多彩な表示機能、幅広い入力仕様により、さまざまな信号の観察が可能です。

また、関連キットと組み合わせることで、より深い学習体験が得られ、電子工作の楽しさも広がります。携帯性にも優れているため、教室や自宅、屋外など場所を選ばず活用できるのも嬉しいポイントです。

購入を検討する際は、電池の準備や使用目的に合った機能が備わっているかを確認すると良いでしょう。これから電子回路を学びたい方や、趣味で電子工作を楽しみたい方にとって、非常に役立つアイテムです。

価格	¥12,650 (税込)
ストア	デンシ電気店 ヤフーショップ
