ADTTM8B ロジックICで創る自作CPUキットTTM8書籍付き

ロジックICで創る自作CPUキットの概要と魅力

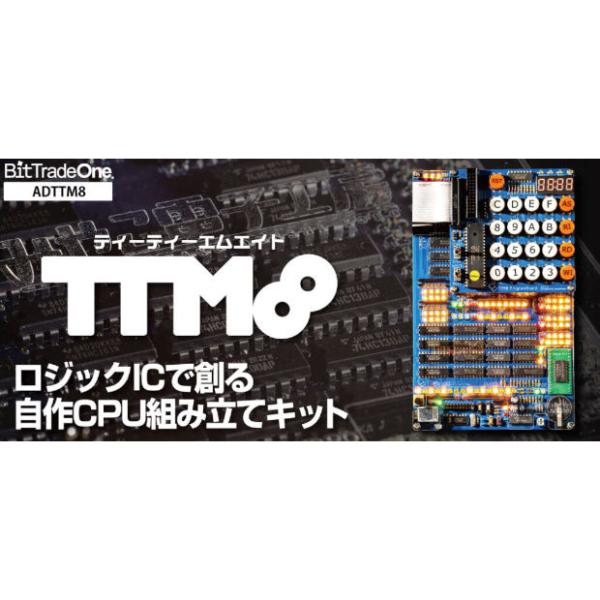

自作CPUキットは、電子工作やコンピュータの仕組みに興味がある方にとって、非常に魅力的な教材です。特にロジックICだけを使ってCPUを組み立てるというのは、ブラックボックスに頼らずに内部構造をじっくり学べる絶好のチャンスです。このキットは8bitCPUで、16種類の命令を実行できる実用的なCPUを作ることができます。

最大の特徴は、44個の汎用ICを組み合わせて純粋な回路構成を実現している点です。これにより、CPUの動作を細かく観察しながら学習できるのが嬉しいポイントです。100個以上のLEDで内部信号が視覚的に確認でき、16進数キーパッドも付いているので、操作やプログラム入力もスムーズです。

プログラムは最大64命令まで組めるため、基本的な演算から応用的な動作まで幅広く試せます。これからCPUの仕組みを基礎から学びたい学生や社会人にピッタリの教材ですし、電子工作の腕試しにも最適です。

また、書籍が付属しているので、組み立て方やCPUの理論を段階的に学べるのも安心です。難しい理論だけでなく、実際に手を動かして理解を深められる点がこのキットの大きな魅力と言えるでしょう。

CPUの基本構造とは？ロジックICで理解するポイント

CPUはコンピュータの心臓部であり、計算や制御を行う装置です。自作CPUキットでは、ロジックICを使ってこの心臓部の動作を再現しています。基本的な構造は、演算装置（ALU）、制御装置、レジスタ、バスなどから成り立っています。

このキットの場合、44個のICがそれぞれの役割を担い、命令の読み込みから実行までの流れを物理的に体験できます。特にALU（算術論理演算装置）は、加算や論理演算などの基本的な処理を担当し、CPUの動作の要となっています。

また、制御装置は命令を解読し、各部品に信号を送って動作を指示します。レジスタはデータや命令を一時的に保持し、バスはこれらの情報をやり取りするための通路です。これらの要素がどのように連携しているかをLEDの点灯やキーパッドの操作を通じて確認できるのが、このキットの魅力です。

さらに、命令は16種類用意されており、これらの命令を組み合わせてプログラムを作成することで、CPUの動作を自在にコントロールできます。命令の種類や役割を理解することは、CPUの仕組みを深く知る上で非常に重要です。

• 演算装置(ALU)での計算処理
• 制御装置による命令の解読
• レジスタとバスの役割
• 命令セットの種類と使い方

これらのポイントを押さえることで、CPUの内部構造がぐっと身近に感じられるでしょう。

組み立ての手順と注意点を詳しく解説

この自作CPUキットは、ロジックICを44個も使うため、組み立てには一定の集中力と根気が必要です。付属の書籍には詳しい組み立て手順が載っていますが、ここでは特に注意したいポイントをまとめておきます。

まず、ICの向きやピン番号を間違えないことが最重要です。間違った向きで差し込むと動作しないだけでなく、ICが破損する恐れもあります。ICソケットが付属している場合は、ICを直接基板にハンダ付けせず、ソケットに差し込むことで交換が容易になります。

次に、配線の接続ミスやショートにも気をつけましょう。特にLEDやキーパッド周りは配線が複雑になるため、説明書の回路図をよく確認しながら作業してください。

また、電源投入前には必ず配線の最終チェックを行い、ショートや断線がないかを確認することが大切です。電源投入後は、LEDの点灯状態を見ながら動作確認を行い、問題があれば早めに原因を探ることがトラブル回避のコツです。

組み立ては根気が要りますが、完成した時の達成感は格別です。焦らず丁寧に進めることが成功の秘訣です。

• ICの向きとピン番号を必ず確認する
• 配線ミスやショートに注意する
• 電源投入前に配線チェックを徹底する
• LEDの動作で不具合を早期発見する

プログラム作成の基本と応用例

このCPUキットは最大64命令までのプログラムを組むことができ、16種類の命令を駆使して様々な動作を実現できます。プログラム作成は、CPUの動きを理解するうえで最も楽しい部分でもあります。

まずは基本的な命令の意味と使い方を覚えましょう。命令には、データの読み書き、加算、論理演算、条件分岐などが含まれており、これらを組み合わせて処理の流れを作ります。命令の組み方次第で、単純な計算から複雑な制御まで可能です。

例えば、ループ処理や条件分岐を使ったプログラムを作ることで、CPUの制御装置がどのように命令を解読し、動作を切り替えているかを体感できます。プログラム作成は試行錯誤の連続ですが、その過程でCPUの仕組みが自然と身につきます。

また、プログラムの動作をLEDやキーパッドで確認できるので、結果をすぐにフィードバックとして得られるのも嬉しいポイントです。これにより、理解が深まるだけでなく、プログラムの修正もスムーズに行えます。

プログラム作成のコツとしては、まずは短くてシンプルな命令列から始め、徐々に複雑な処理に挑戦することです。基本を押さえた上で応用に進むことで、無理なくスキルアップできます。

• 命令の種類と役割を理解する
• シンプルなプログラムから始める
• LEDやキーパッドで動作を確認する
• 試行錯誤しながら応用プログラムに挑戦する

LEDとキーパッドを活用した動作確認の方法

このCPUキットの大きな特徴の一つが、100個以上のLEDと16進数キーパッドを使って内部信号の状態を視覚的に確認できる点です。これにより、CPUの動作を目で見て理解することが可能になります。

LEDは各信号線の状態を示し、どのタイミングでどの信号がオンになっているかが一目でわかります。これによって、命令の実行過程やデータの流れをリアルタイムで追跡できるのです。特に初心者にとっては、抽象的なCPUの動作を具体的にイメージしやすくなるため、学習効果が高まります。

一方、16進数キーパッドはプログラムの入力や操作に使います。これを使って命令コードやデータを手動で入力し、CPUに実行させることができます。キーパッドの操作性も良く、直感的に使えるためストレスなく学習を進められます。

LEDとキーパッドを組み合わせることで、CPUの動作を細かくチェックしながらプログラムの動作確認ができるのは、このキットならではのメリットです。トラブルシューティングの際にも大いに役立ちます。

• LEDで内部信号の状態をリアルタイム表示
• 16進数キーパッドでプログラムやデータを入力
• 視覚的にCPUの動作を理解しやすい
• トラブルシューティングにも活用可能

このキットを使った学習のメリットと活用シーン

この自作CPUキットを使うことで、CPUの内部構造や動作原理を手を動かしながら学べるのは大きなメリットです。書籍と連動しているため、理論と実践をバランスよく学習でき、理解が深まります。

学生の方は、授業や研究の補助教材として活用でき、実際に回路を組み立てながら学べるので、教科書だけでは得られない実感を持てます。社会人の方は、電子工作やプログラミングのスキルアップに役立てることができ、趣味としても十分楽しめます。

また、電子工作の初心者から中級者まで幅広く対応しているため、これから電子回路やCPUの仕組みを学びたい方に特におすすめです。難易度は高めですが、その分やりがいも大きく、完成後の達成感は格別です。

さらに、実用的な命令セットを備えているため、単なる学習用ではなく、実際に動作するCPUとしての面白さも味わえます。自分で作ったCPUが動く様子は、他にはない感動を与えてくれるでしょう。

• 理論と実践をバランスよく学べる
• 学生や社会人の学習・趣味に最適
• 初心者から中級者まで対応可能
• 実用的な命令セットで楽しみながら学習

よくある質問（FAQ）

Q1: 組み立てに必要な工具は何ですか？

A1: 基本的には半田ごて、ニッパー、ピンセットなどの電子工作用工具が必要です。ICソケットが付属している場合は、ICの着脱が簡単になります。

Q2: 電子工作初心者でも組み立てられますか？

A2: 説明書が丁寧に書かれているため、電子工作初心者でも挑戦可能ですが、根気と集中力が必要です。基礎知識があるとよりスムーズに進みます。

Q3: プログラムの作成は難しいですか？

A3: 最初は簡単な命令から始めて徐々に慣れていくことが推奨されます。LEDの動作を見ながら学べるので理解しやすいです。

Q4: どんな学習効果がありますか？

A4: CPUの内部構造や命令の仕組みを実際に体験しながら学べるため、理解が深まります。

Q5: 付属の書籍はどんな内容ですか？

A5: CPUの基礎理論から組み立て手順、プログラム作成まで段階的に解説されています。

まとめ：自作CPUキットで電子工作とCPUの基礎を楽しく学ぼう

ロジックICで創る自作CPUキットは、CPUの内部構造をブラックボックスなしで学べる貴重な教材です。44個のICを使った純粋な回路構成や100個以上のLED、16進数キーパッドによって、CPUの動作を目で見て確かめながら理解を深められます。

組み立てには根気が必要ですが、付属の書籍が丁寧にサポートしてくれるので、初心者でも挑戦しやすい設計です。プログラム作成も楽しみながら学べ、CPUの命令の仕組みや動作原理を実感できます。

学生や社会人の学習教材としてはもちろん、電子工作の趣味としても十分に満足できる内容です。CPUの仕組みを基礎からじっくり学びたい方にぜひおすすめしたいキットです。

価格	¥31,680 (税込)
ストア	共立電子産業 Yahoo!店
