磁石接近リレーonモジュールの使い方と選び方ガイド

磁石接近リレーonモジュールの基本構造と動作原理

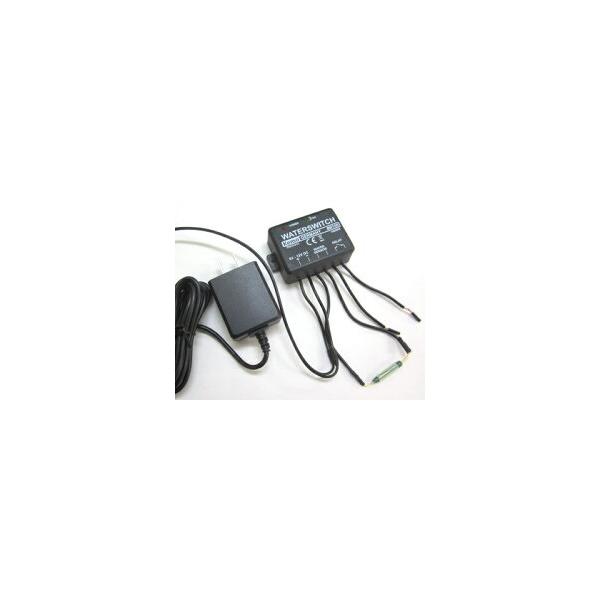

まずは、このモジュールの中核となる仕組みから押さえていきましょう。磁石接近リレーonモジュールは、リードスイッチを利用して磁石が近づくとリレーが動作する構造になっています。リードスイッチとは、密閉されたガラス管の中にある2枚の金属片が磁石の磁力によって接触し、電気回路をオンにするスイッチのことです。この特性を活かして、磁石が近づくたびにリレーがオンになる仕組みを実現しています。

リレーは電磁スイッチとして機能し、モジュールのリレー出力は最大25V、3Aまで対応可能です。つまり、比較的高めの電圧や電流の制御にも耐えられる設計で、様々な電気機器の制御に役立ちます。モジュールの消費電流は約100mAと低めであり、500mA程度の負荷であれば付属のアダプターの電力を利用して動作させることも可能です。

本体サイズは約59×44×20mmとコンパクトで、設置場所を選ばずに取り付けられるのも嬉しいポイント。これにより、狭いスペースや既存の装置に組み込むのも比較的簡単です。

このように、磁石接近リレーonモジュールは磁石の動きをトリガーにして電気回路を制御するシンプルかつ高機能な装置として、多様な用途に対応できるのが特徴です。

具体的な使用例と応用範囲

このモジュールの代表的な使用例として、転倒桝形雨量計への応用があります。雨量計では、一定量の雨が溜まるたびに桝が転倒し、その動きを磁石の接近で検知してリレーがオンになります。このオンの回数をカウントし、雨量を計算する仕組みです。

このように、磁石が近づくたびにリレーがオンになる特性を活かして、回数や動作のカウントに利用できるのが大きな強みです。例えば、以下のような用途にも応用可能です。

• ドアや窓の開閉検知センサー
• 機械の動作回数カウンター
• 自動販売機の投入検知
• 各種イベントのトリガー装置

また、カウンター回路と接続することで、累積のカウント数を管理できるため、長期間のデータ収集や監視にも適しています。これにより、単なるオン・オフの検出だけでなく、継続的なモニタリングや分析が可能となります。

さらに、リレーの最大出力が25V/3Aと比較的高いため、家庭用機器の制御から産業用の小型機械まで幅広く活用できる点もポイントです。

接続方法と配線のポイント

モジュールの接続は比較的シンプルですが、正しい配線を行うことが重要です。基本的には、リードスイッチ部に磁石が近づくとリレーがオンになるため、リードスイッチとリレー出力端子を適切に接続します。

電源は100〜240Vacの入力に対応したスイッチングタイプのAC/DCアダプターが付属しており、12Vdc/1Aの出力を供給します。この電源をモジュールに接続することで安定した動作が可能です。

配線の際に注意すべきポイントは以下の通りです。

• 電源の極性を間違えないこと
• リレー出力の最大電圧・電流を超えないようにすること
• 配線の接触不良や断線を防ぐこと
• 磁石は製品に含まれていないため、適切な磁石を別途用意すること

特にリレー出力は最大25V/3Aまで対応可能ですが、それを超える負荷をかけると故障の原因になるため、必ず仕様内で使用してください。また、磁石の強さや位置によってリードスイッチの反応が変わるため、設置場所の調整も重要です。

配線例としては、リレー出力を制御したい機器の電源ラインに割り込ませる形で接続し、磁石の接近でオン・オフを切り替えます。これにより、簡単に遠隔操作や自動制御が可能になります。

製品の性能と仕様詳細

このモジュールの性能は、実際の使用感や応用範囲を左右する重要なポイントです。仕様を詳しく見てみましょう。

項目	仕様
最大リレー出力	25V / 3A
消費電流	約100mA
電源入力	100〜240Vac
電源出力	12Vdc / 1A
本体寸法	約59×44×20mm
認証	PSE

このように、幅広い電圧入力に対応し、安定した12V出力を持つ電源アダプターが付属しているため、すぐに使用を開始できます。PSE認証も取得しており、安全面でも安心感があります。

消費電流が低いため、長時間の使用でも電力効率が良く、経済的です。リレー出力のスペックも家庭用から小規模な産業用途までカバーできるため、汎用性の高さが魅力です。

購入前に知っておきたい注意点

便利なモジュールですが、使う前に押さえておきたい注意点もあります。これらを理解しておくことで、トラブルを避けスムーズに活用できます。

• 磁石は製品に含まれていないため、別途用意する必要がある
• リレーの最大出力を超える負荷はかけないこと
• リードスイッチの反応は磁石の強さや距離に左右されるため、設置場所の調整が必要
• 屋外で使用する場合は防水対策を行うことが望ましい
• 配線ミスやショートに注意し、適切な絶縁処理を行うこと

これらのポイントを守ることで、長く安全に使い続けられます。特に磁石の選定と設置は、動作の安定性に直結するため慎重に行いましょう。

価格とコストパフォーマンスについて

このモジュールは価格が3,300円と、機能や性能を考えると非常にリーズナブルです。リードスイッチを利用したリレー制御は、他の制御方法と比べてシンプルかつ信頼性が高いので、コストパフォーマンスに優れています。

例えば、同様の機能を持つ他の制御モジュールやセンサーと比較しても、価格帯は手ごろで導入しやすいのが魅力です。さらに、付属のAC/DCアダプターがあるため、別途電源を用意する必要がないのもコスト面でのメリットとなります。

また、消費電流が低いため、電気代の節約にもつながり、長期的に見ても経済的です。初めての電子制御装置としても挑戦しやすい価格設定と言えるでしょう。

よくある質問（FAQ）

ここでは、このモジュールに関してよく寄せられる質問とその回答をまとめました。購入前の疑問を解消しておきましょう。

• Q1: 磁石はどのくらいの強さが必要ですか？
  磁石の強さはリードスイッチの動作に影響しますが、一般的なネオジム磁石（数百mT程度）で十分反応します。設置環境に合わせて調整してください。
• Q2: 電源アダプターは交換可能ですか？
  付属のアダプターは12Vdc/1A仕様であれば代替可能ですが、必ず同等の仕様を守ってください。
• Q3: モジュールの動作温度範囲は？
  一般的な電子部品の範囲で、-10℃〜+60℃程度が目安です。極端な環境下での使用は避けてください。
• Q4: 防水仕様ですか？
  本体は防水仕様ではないため、屋外で使用する場合は防水ケースに入れるなどの対策が必要です。

まとめ：磁石接近リレーonモジュールの魅力と活用法

磁石接近リレーonモジュールは、リードスイッチを活用して磁石の接近を検知し、リレーをオンにするシンプルかつ高機能な装置です。コンパクトなサイズと幅広い電圧・電流対応、付属の電源アダプターにより、すぐに使い始められるのが嬉しいポイントです。

転倒桝形雨量計のようなカウント用途から、ドアセンサーや機械の動作回数検知まで、応用範囲は多岐にわたります。価格も3,300円と手頃で、コストパフォーマンスに優れているため、初めて電子制御に挑戦する方にもおすすめです。

ただし、磁石が付属していないため、用途に合った磁石を別途用意する必要がある点や、防水対策などの注意点もあります。これらを踏まえて正しく使えば、さまざまな場面で役立つ便利なモジュールと言えるでしょう。

価格	¥3,300 (税込)
ストア	デンシ電気店 ヤフーショップ
